一、氣力輸灰系統

 采用了先進成熟的管道二相流技術，實現粉料顆粒的高效、可靠、低能耗、長距離輸送；是燃煤電廠鍋爐飛灰處理的理想設備。
二、系統工藝流程
本系統由倉泵、氣源、管道和灰?guī)斓炔糠纸M成，采用集中程序控制方式，實現系統設備的協調有序運行。
系 統采用F型上引式流態化倉泵】作為關鍵輸送設備，倉泵直接連接在電除塵器,灰斗下，接受電除塵器收集的飛灰，同時采用空氣壓縮機作為動力源，通過密閉的管道，在高濃度、低流速的狀態下，把飛灰輸送至貯灰?guī)臁?/p>

二、濃相氣力輸灰系統典型設備配置

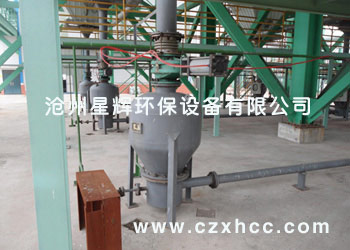

1.流態化倉泵
F 型上引式流態化倉泵為一耐疲勞、耐磨損的低壓容器，倉泵本體上封頭內集成有氣動進料閥，以控制飛灰進入倉泵；下封頭設一流化氣室，內裝流化盤，流化氣室與 進氣管道相聯，并通過氣動進氣閥控制壓縮空氣的流入；出料管從流化盤中心附近向上引出泵體并與氣動出料閥相聯，出料閥控制灰氣混合物排入管道；為滿足自動 控制的要求，倉泵體上還裝有料位計和壓力傳感器。
2.氣源系統
氣源由空氣壓縮機、壓縮空氣凈化過濾設備及貯氣罐等組成。空壓機一般采用流 量10～20 m3/min、壓力0.7MPa的螺桿式空壓機，對于連續運行工況，螺桿式空壓機比活塞往復式空壓機具有更高的可靠性；貯氣罐起到穩定壓力、緩沖用氣、冷 卻除水等作用，為滿足間歇用氣的工況要求，一般選用較大容量的貯氣罐；由于空壓機排出的壓縮空氣中含有大量的水份，包括液態水份和氣態水份，這些水份對飛 灰輸送是不利的，可采用多級過濾除去液態水份，同時采用干燥機除去部分氣態水份，降低壓縮空氣露點，以防止和飛灰混和時產生 結露、結塊等現象。
3.輸送管道
由于系統輸送流速較低，輸灰管道可采用普通無縫鋼管，壁厚一般6～8mm。根據出力要求及輸送距離，采用 管徑一般有以下幾種規格：DN65、DN80、DN100和DN125。遠距離輸送時，為降低末端輸送流速，可采用輸送管道變徑方式，輸送管道彎頭也可采 用耐磨管或無縫鋼管背部加厚。
4.自動控制系統
本系統整個工藝流程采用計算機集中程序控制，全自動運行。運行人員只需監視控制系統運行顯示狀態。同時由于設有完善的故障報警系統，故障處理和維護都十分方便。

三、系統控制過程特點如下
 程序控制器根據輸入信號，通過程序運行輸出來控制整個系統工藝流程。一臺程序控制器可同時控制多臺倉泵協調運行。系統還設有現場控制箱，可進行現場手動操作，以滿足調試和現場故障處理要求。
 程序控制器在控制工藝流程的同時，動態顯示各運行參數狀態，給出設備故障報警信號，并自動進行部分故障緊急處理。
系統運行參數在控制器上可動態自由設定和調整，因此具有極大的靈活性和適應性。
輸送機理

四、系統性能分析及特點
濃相正壓氣力輸灰系統是結合流態化和管道二相流技術研制的，采用動壓與靜壓聯合輸送方式的高濃度、高效率飛灰輸送設備。系統整體性能指標大大超過常規的稀相輸送系統，是目前世界上先進的氣力輸送技術。其系統性能和特點具體說有以下幾個方面。
1.較高的灰氣比
灰氣比可達30～60Kg/Kg，而常規稀相系統為5～15Kg/Kg。因此其空氣耗量大為減小，在大多數情況下，濃相正壓氣力輸灰系統的空氣消耗量約為其它系統的1/3～1/2。由此帶來一系列有利的因素：
a.供氣不必使用大型空氣壓縮機，因而可采用性能可靠的小型螺桿式空壓機。供氣系統投資較低，為使系統更加可靠穩定，在壓縮空氣站增加一套壓縮空氣干燥過濾系統在經濟上也是允許的。
b.輸灰系統輸送入貯灰?guī)斓臍饬枯^小，因而貯灰?guī)焐系牟即^濾器排氣負荷大大降低，從而有利于布袋過濾器的長期可靠運行。通常由于貯灰?guī)焖柽^濾的空氣量大，而貯灰?guī)祉敳康目臻g較小，往往造成在高比負荷下運行的布袋過早損壞。而本系統較好地解決了這一難題。
c. 在通過提高濃度滿足出力的前提下，所用管道口徑大為減小，常用DN65、DN80、DN100、DN125等小口徑管道；而稀相系統管道口徑一般在 DN125～DN250之間。由于管道口徑減小，因而管道自重和沖擊力較小，可選用輕型支架或利用現有廠房建筑敷設安裝，十分方便，且投資要比常規稀相系 統低得多。
2.較低的輸送流速
在通過提高濃度滿足出力的前提下，盡可能降低輸送流速以減少磨損。本系統平均流速在8～12m/s，而起始 段流速為5～8m/s，為常規稀相系統的一半左右，因此輸灰管道磨損大為減少。管道磨損小，就可不用昂貴的耐磨管，而采用普通無縫鋼管即可，只在彎頭部位 采用耐磨材料或增加壁厚。
3.較高的工作壓力
系統工作壓力較高，一般為2～4Kg/cm2，對設備密封性要求較嚴。但可充分利用常規空壓機提供的壓頭。且由于其流量大為減小，故足以抵消壓力增高所增加的費用。
4.較好工作適應范圍
輸送距離范圍寬廣，從短距離的50米至1500米長距離，本系統都有其良好的輸送記錄。對于更長距離的輸送，可采用中間站接力的方式解決，如一級輸送采用小型倉泵把飛灰集中至中間轉運灰?guī)欤壿斔陀么笮蛡}泵遠距離輸送至終端主灰?guī)臁?br /> 5.與除塵器的協調性
倉泵與除塵器灰斗直接連通，正常工作情況下，灰斗內僅僅在相應倉泵處于輸送狀態時才有少量積灰，因而灰斗一般可不設加熱和氣化設備，并大大有利于除塵器的運行。
6.安裝維修方便
由于倉泵體積小、重量輕，故安裝方便，維修也容易。常用倉泵規格為0.25～2.5m3，重量在250～1500Kg之間，可直接吊掛在灰斗下。
7.配置靈活
本系統配置靈活方便，可根據出力需要靈活配置倉泵規格、輸灰管道連接方式，以適應實際工況要求。
8.可靠性和可維修性
本系統在設計過程中即考慮了系統設備的可靠性和可維修性要求。主要體現在以下幾個方面：
9.系統具備的故障備用方式優越，可大大提高系統級可靠性和可維修性。如電除塵器一旦某一電場下倉泵故障，即可停止此電場倉泵的輸送，而不影響其它電場倉泵工作，這對維修是有利的。
Ⅱ.對于本系統內的主要動作部件，如電磁閥、氣缸，由于控制用氣經過徹底的凈化處理，因而具有很高的可靠性。
Ⅲ.對于本系統內工作工況惡劣的關鍵部件，如進料閥和出料閥等，針對高沖蝕性灰氣混合二相流工況進行設計和制造，以滿足其工況適應性和長期使用可靠性能要求，并考慮可維修性要求。
Ⅳ.系統的大量配套件，如閥門、氣缸、儀器儀表等，都盡量采用標準元件，互換性強，維修費用低且更換方便。
自動運行水平
七.本系統自動化程度高，操作簡單。系統動態顯示、故障報警和處理功能齊全。在必要的時間，既可與除塵器控制中心聯系構成一集控中心，同時又可在本系統局部范圍內〖如對某一倉泵〗實現手動操作，因此操作管理都非常靈活方便。
