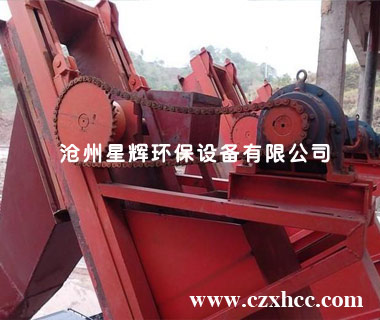

脫水、撈坑式斗式提升機
?
脫水斗式提升機概述：
(一)、概述：
脫水斗式提升機作為選煤廠常用的機械設備，T/L脫水斗式提升機其設計的自動化先進程度、結構布置方式、使用安全性、可靠性、連續性和高效運行將直接影響選煤廠生產成本。為此，應對其設計理論和方法進行研究探討，以便選擇合理的結構，節約生產成本。
脫水斗式提升機適用于提升洗滌后的中煤、矸石和冷卻后的鈣鎂磷肥，T/L脫水斗式提升機也適用輸送洗滌后的其他塊狀或顆粒狀的物料，物料在提升輸送過程中，可在重力作用下自行脫水。對于大塊物料及水分要求不太嚴格的產品，如跳汰分選作業的中煤、矸石可用T/L脫水斗式提升機直接作為*終脫水設備，獲得*終出廠產品。對粒度較細、或脫水不太容易、水分又要求比較嚴格的產品，T/L脫水斗式提升機可作為初步脫水設備。如粗煤泥回收作業中，撈坑沉淀的煤泥可先經T/L脫水斗式提升機初步脫水，再進一步用脫水篩和離心脫水機作*終脫水。
(二)、技術參數：
| 斗式提升機型號 | *大給料粒度 | 杓斗 | 傾角 (°) |
*大中心距 | *大提升能力 (m3/s) | 假定頭、尾輪中心距 *大值時 | |||||
| 節距 | 寬度 | 容量(L) | 斗鏈速(m/s) | 電動機 | |||||||
| 0.16 | 0.27 | 型號 | 功率(KW) | ||||||||
| 脫 水 系 列 |
T1825 | 50 | 181 | 250 | 5.6 | 60 | 9955 | 7 | 10 | Y132S－4 | 5.5 |
| T2532 | 250 | 320 | 13.8 | 12000 | 9 | 18 | Y132M－4 | 7.5 | |||
| T3240 | 100 | 320 | 400 | 28.3 | 55-70 | 19840 | 19 | 32 | Y160M－4 | 11 | |
| T3260 | 600 | 42.5 | 28 | 48 | Y160L－4 | 15 | |||||
| T4060 | 400 | 66.4 | 22800 | 36 | 60 | Y180M－4 | 18.5 | ||||
| T4080 | 800 | 88.6 | 48 | 80 | Y180L－4 | 22 | |||||
| T40100 | 1000 | 110.7 | 60 | 100 | Y200L－4 | 30 | |||||
| T50100 | 500 | 173 | 25750 | 75 | 126 | Y225M－4 | 45 | ||||
| 撈 坑 系 列 |
L3240 | 100 | 320 | 400 | 20.8 | 60-70 | 20000 | 28 | 47 | Y160M－4 | 11 |
| L4060 | 400 | 600 | 51.9 | 23000 | 56 | 95 | Y180M－4 | 18.5 | |||
| L40100 | 1000 | 86.5 | 93 | 158 | Y200L－4 | 30 | |||||
| 序號 | 主要參數 | 脫水型 | |||||||||||||||||||
| T3240 | T3260 | T4060 | T4080 | T40100 | T50100 | T50120 | T50140 | ||||||||||||||
| 1 | 提升機*大長度 | 20 | 23 | 26 | |||||||||||||||||
| 2 | 提升機傾度 | 55°～70° | |||||||||||||||||||
| 3 | 運輸物料粒度 | 0～100 | |||||||||||||||||||
| 4 | 斗寬 （mm） | 400 | 600 | 800 | 1000 | 1200 | 1400 | ||||||||||||||
| 5 | 斗子容量 （L） | 28.3 | 42.5 | 66.4 | 88.6 | 110.7 | 173 | 207.6 | 242.2 | ||||||||||||
| 6 | 斗子間距 （mm） | 640 | 800 | 1000 | |||||||||||||||||
| 7 | 生產能力 （t/h） | 15.3～51.6 | 23～77.5 | 23.7～96.8 | 38.3～129.2 | 47.8～161.4 | 59.8～201.8 | 71.8～242.2 | 83.7～282.1 | ||||||||||||
| 8 | 散堆比重 （t/m3） | 1.2, 1.6 | |||||||||||||||||||
| 9 | 斗鏈速度 （m/s） | 0.16,0.27 | |||||||||||||||||||
| 10 | 裝滿系數 | 0.5,0.75 | |||||||||||||||||||
| 11 | 牽引鏈類型 | 板狀連 | 帶中間滾輪的套筒板鏈狀 | ||||||||||||||||||
| 12 | 鏈板節距 （mm） | 320 | 400 | 500 | |||||||||||||||||
| 13 | 鏈板寬度 （mm） | 65 | 90 | 120 | |||||||||||||||||
| 14 | 鏈板厚度 （mm） | 16 | |||||||||||||||||||
| 15 | 鏈板銷軸直徑 | 36 | 50 | ||||||||||||||||||
| 16 | 斗鏈每米重（kg/mm） | 69 | 77 | 121 | 134 | 140 | 177 | 181 | 200 | ||||||||||||
| 17 | 單邊牽引鏈量大允許工作拉 | 2880 | 6300 | 11250 | |||||||||||||||||
| 18 | 頭部星輪型式 | 四方輪 | 五方輪 | ||||||||||||||||||
| 19 | 拉緊裝置 | 型式 | 絲杠（千斤頂） | ||||||||||||||||||
| 行程 | 320 | 400 | 500 | ||||||||||||||||||
| 20 | 傳動裝置 | 電動機型號 | Y系列 | ||||||||||||||||||
| 電動機功率 | 4～11 | 5.5～15 | 5.5～18.5 | 7.5～22 | 11～30 | 15～37 | 15～55 | 18.5～55 | |||||||||||||
| 減速機型號 | NGW-J | ||||||||||||||||||||
| 聯軸器型式 | 柱銷聯軸器 | ||||||||||||||||||||
| 傳動鏈條型式 | 套筒滾子鏈 | ||||||||||||||||||||
| 傳動鏈條節距 （mm） | 50.8 | 63.5 | |||||||||||||||||||
| 傳動鏈排數 | 單排 | 雙排 | 三排 | ||||||||||||||||||
| 斗寬B | 傾角ａ° | L | 尾部節段 | 封閉（敞開）節段 | 頭部階段 | |||||||||
| （m） | I1 | e | H1 | H2 | H3 | H4 | E1 | E2 | L1 | L2 | L3 | I3 | ||
| T3240 | 55-75 | 12-20 | 640 | 756 | 900 | 500 | 620 | 560 | 640 | 580 | 1600 | 1600 | 2960 | 1920 |
| 1920 | 1920 | |||||||||||||
| 2240 | 2240 | |||||||||||||
| T3260 | 55-75 | 12-20 | 640 | 756 | 900 | 500 | 620 | 560 | 840 | 806 | 1600 | 1600 | 2960 | 1920 |
| 1920 | 1920 | |||||||||||||
| 2240 | 2240 | |||||||||||||
| T4060 | 55-75 | 14-23 | 800 | 936 | 1050 | 600 | 760 | 700 | 930 | 912 | 1600 | 1600 | 3700 | 2400 |
| 2000 | 2000 | |||||||||||||
| 2400 | 2400 | |||||||||||||
| T4080 | 55-75 | 14-23 | 800 | 936 | 1050 | 600 | 760 | 700 | 1130 | 1146 | 1600 | 1600 | 3700 | 2400 |
| 2000 | 2000 | |||||||||||||
| 2400 | 2400 | |||||||||||||
| T40100 | 55-75 | 14-23 | 800 | 936 | 1050 | 600 | 760 | 700 | 1330 | 1346 | 1600 | 1600 | 3700 | 2400 |
| 2000 | 2000 | |||||||||||||
| 2400 | 2400 | |||||||||||||
| T50100 | 55-75 | 16-26 | 1500 | 1238 | 1300 | 650 | 850 | 950 | 1370 | 1430 | 1500 | 1500 | 4450 | 2750 |
| 2000 | 2000 | |||||||||||||
| 2500 | 2500 | |||||||||||||
| T50120 | 55-75 | 16-26 | 1500 | 1238 | 1300 | 650 | 850 | 950 | 1570 | 1630 | 1500 | 1500 | 4450 | 750 |
| 2000 | 2000 | |||||||||||||
| 2500 | 2500 | |||||||||||||
| T50140 | 55-75 | 16-26 | 1500 | 1238 | 1300 | 650 | 850 | 950 | 1770 | 1830 | 1500 | 1500 | 4450 | 2750 |
| 2000 | 2000 | |||||||||||||
| 2500 | 2500 | |||||||||||||
| 斗寬B | 頭部節段 | 地腳尺寸 | 卸料口尺寸 | ||||||||||
| 行程I3 | 斗距t | E3 | a1 | b1 | b 1 | a | b | c | c 2 | n1 ×c1 | n2 ×d1 | n3 ×c3 | |
| T3240 | 320 | 640 | 700 | 620 | 490 | 160 | 640 | 1880 | 178 | 176 | 2×178 | 28-ψ14 | 8×200 |
| T3260 | 320 | 640 | 700 | 620 | 690 | 160 | 840 | 1880 | 191 | 181 | 3×180 | 30-ψ14 | 8×200 |
| T4060 | 400 | 800 | 860 | 730 | 740 | 200 | 930 | 2300 | 208 | 193 | 3×200 | 34-ψ14 | 10×200 |
| T4080 | 400 | 800 | 860 | 730 | 940 | 200 | 1130 | 2300 | 208 | 193 | 4×200 | 36-ψ14 | 10×200 |
| T40100 | 400 | 800 | 860 | 730 | 1140 | 200 | 1330 | 2300 | 208 | 193 | 5×200 | 38-ψ14 | 10×200 |
| T50100 | 500 | 1000 | 1050 | 900 | 1160 | 220 | 1370 | 2800 | 213 | 188 | 5×210 | 40-ψ18 | 11×230 |
| T50120 | 500 | 1000 | 1050 | 900 | 1360 | 220 | 1570 | 2800 | 208 | 188 | 6×210 | 42-ψ18 | 11×230 |
| T50140 | 500 | 1000 | 1050 | 900 | 1560 | 220 | 1770 | 2800 | 203 | 188 | 7×210 | 44-ψ18 | 11×230 |
說明;1、各節段的數量按*高水位及總廠L而定。
2、圖中尺寸X,X1，X2及中間支架均有安裝層高而定。
3、頭部支架及梯子有選用者自行設計；中間支架安裝時與外殼槽鋼焊接。
(三)脫水斗式提升機用途：
脫水斗式提升機主要用于選煤廠，配合跳汰機對選后產品(包括中煤和矸石)的提升和脫水。我公司生產的T系列斗提機是采用煤炭工業部選煤設計院設計的新型脫水和澇坑系列斗提機。新系列設計綜合了過去生產的B型脫水斗式提機的優點和現場使用經驗,并對現有國內資料進行了分析對比，體現和貫徹了國家系列化、通用化和標準化的要求。
(四)脫水斗式提升機主要特點：
1、脫水斗式提升機結構緊湊，提升高度大，維護方便。
2、脫水斗式提升機運行平穩，脫水效果好。
3、脫水斗式提升機每米斗容量基本按等差級數遞增，有利于設備選型。
