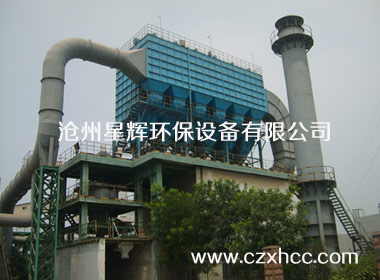

LCM型長袋低壓脈沖除塵器
?
該LCM型袋式除塵器首次采用了標準氣缸控制離線脈沖清灰，轉換時間短，運行穩定，清灰效果好。產品系列化可實現高壓或低壓離線脈沖清灰技術要求，能滿足用戶各種特殊要求。除塵器布袋骨架采用多角形，可適用不同直徑，不同濾袋要求。
經檢測各項技術指標均達到或超過國家行業質量分級標準（JB、JQ641-88）。
一、基本原理
利用布袋過濾除塵機理，除去含塵氣體中的粉塵。當含塵氣體從下部錐體進入除塵器，粉塵被阻留在濾袋表面上，經過濾的凈氣進入上氣箱，經排風管排出。隨過濾工況的進行，濾袋阻力升高，由自動控制儀控制電磁脈沖閥、離線閥、進行逐室逐排脈沖清灰，使濾袋恢復過濾能力。
二、技術關鍵
離線脈沖噴吹技術，克服了粉塵“再吸附”現象，提高了清灰效果，降低設備阻力達到長除塵濾袋（為傳統的2～3倍）大型化的目的。可實現不停機檢修，在系統正常運行的條件下進行檢修或換袋。
典型規模：LCM320～4長袋脈沖除塵器，處理能力110000m3/h。
技術指標及條件要求
一、技術指標
處理風量81600m3/h～1522800m3/h；漏風率＜2%；
過濾面積1360～16670m2；設備阻力＜1.5kPa；
出口粉塵濃度＜20mg/Nm3；耐壓強度8kPa。
二、條件要求
占地面積51m2。
主要設備及運行管理
一、主要設備：LCM型長袋脈沖除塵器一臺。
二、運行管理：采用PLC自動控制，實現了定阻、定時清灰、卸灰、輸灰系統的自動控制。
LCM長袋低壓脈沖除塵器技術性能及外型尺寸
|
項目規格 |
1850 |
2300 |
2800 |
3700 |
4600 |
5500 |
6500 |
1850×2 |
2300×2 |
2800×2 |
3700×2 |
4600×2 |
|
過濾面積m2 |
1850 |
2300 |
2800 |
3700 |
4600 |
5500 |
6500 |
3700 |
4600 |
5600 |
7400 |
9200 |
|
處理風量萬m3/h |
16.2 |
20.7 |
25.2 |
33.3 |
41.4 |
49.5 |
58.5 |
33.3 |
41.4 |
50.4 |
66.6 |
82.8 |
|
濾袋數量（條） |
616 |
770 |
924 |
1232 |
1540 |
1848 |
2156 |
1232 |
1540 |
1848 |
2464 |
3080 |
|
濾袋規格mm |
Φ160×6050 |
|||||||||||
|
清灰方式 |
離線清灰 |
|||||||||||
|
離線分室數（個） |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
8 |
10 |
12 |
16 |
20 |
|
除塵器漏風率% |
≤2% |
|||||||||||
|
入口濃度mg/m3 |
≤20g/m3 |
|||||||||||
|
排放濃度mg/m3 |
50-100mg/m3 |
|||||||||||
|
脈沖閥數量（個） |
44 |
55 |
66 |
88 |
110 |
132 |
154 |
88 |
110 |
132 |
176 |
220 |
|
重量T |
74 |
93 |
112 |
147 |
177 |
212 |
252 |
142 |
179 |
216 |
286 |
346 |
|
外型尺寸mm |
11500 |
13800 |
16560 |
22080 |
27600 |
33120 |
38640 |
11500 |
13800 |
16560 |
22080 |
27600 |
|
項目規格 |
5500×2 |
6500×2 |
7400×2 |
410 |
460 |
600 |
680 |
820 |
925 |
1100 |
1200 |
1350 |
|
過濾面積m2 |
11000 |
13000 |
14800 |
410 |
460 |
600 |
680 |
820 |
925 |
1100 |
1200 |
1350 |
|
處理風量萬m3/h |
99 |
117 |
133.2 |
3.69 |
4.14 |
5.4 |
6.12 |
7.38 |
8.64 |
9.9 |
10.8 |
12.6 |
|
濾袋數量（條） |
3696 |
4312 |
4928 |
252 |
280 |
378 |
280 |
336 |
378 |
462 |
504 |
560 |
|
濾袋規格mm |
Φ160×6050 Φ130×4050 Φ160×6050 |
|||||||||||
|
清灰方式 |
離線清灰在線清灰 |
|||||||||||
|
離線分室數（個） |
24 |
28 |
32 |
|||||||||
|
除塵器漏風率% |
≤2% |
|||||||||||
|
入口濃度mg/m3 |
≤20g/m3 |
|||||||||||
|
排放濃度mg/m3 |
50-100mg/m3 |
|||||||||||
|
脈沖閥數量（個） |
264 |
308 |
352 |
18 |
20 |
27 |
20 |
24 |
27 |
33 |
36 |
40 |
|
重量T |
74 |
93 |
112 |
147 |
177 |
212 |
252 |
142 |
179 |
216 |
286 |
346 |
|
外型尺寸mm |
13120 |
38640 |
41400 |
4600 |
5000 |
6700 |
5020 |
6070 |
6700 |
7960 |
8800 |
9640 |
