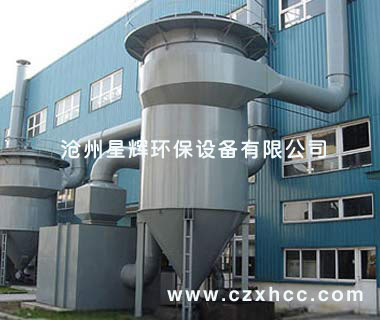

LFVB系列微震扁袋式除塵器
?
LFVB系列微震扁袋式除塵器適用于機械回轉化工、機械、電力等工業部門。在這些行業應用的實踐證明了他所具備的獨特性。微震反吹扁袋除塵器具有結構合 理，除塵效率，高清灰效果好，運行可靠，維護管理簡單等優點。本設備適用于水泥、建材、冶金、等領域，LFVB系列微震扁袋除塵器不僅綜合了分室反吹和脈沖噴吹清灰的優點，而且加長濾袋，充分發揮壓縮空氣強力噴吹清灰的作用。它是在常規短袋脈沖除塵器的基礎上發展起來的一種袋式除塵設備。
1、采取了較好的密封措施，漏風率在5%以下。
2、具有旋風和過濾二級除塵的功能，除塵效率可高達99.5%以上，入口粉塵濃度比同類袋濾式除塵器高一倍以上，室外型用于水泥系統，入口濃度高達 120g/m3以上，用于冶金、機械等行業，入口濃度高達60g/m3。由于粗顆粒粉塵已旋風分離，減少了對濾袋的沖擊和摩擦，因而濾袋壽命較長。
3、反吹清灰采用了脈沖清灰機構，可使濾袋抖動振落附于布袋上的粉塵，清灰能力高于一般袋濾式除塵器，恢復過濾性能好。
本除塵器分為室外、室內、倉頂三種形式。室外型LFVB系列微震扁袋除塵器有四個系列17種規格，過濾面積自50m2-1000m2；室內型LFVB系列微震扁袋除塵器有四個系列12種規格，過濾面積自40m2-450m2；JMW-N室內型與LFVB結構、性能完全一樣，僅去掉灰斗，增加一個底部刮板機構，以降低設備高度，適應室內層高的限制。倉頂型JMW-C有一個系列4種規格，過濾面積自20m2-50m2，其結構取消了灰斗和進風口，便于在倉頂和一般工藝料斗上安裝。

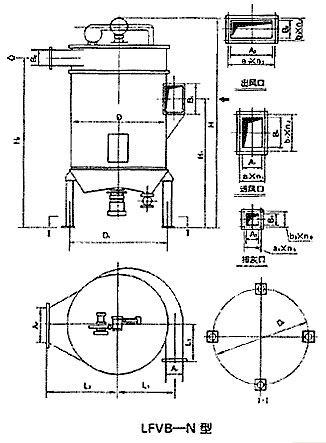

設備設計圖:
設備型號參數:
| 序號 | 型號規格 | 實際過濾面積m2 | 濾袋數量（個） | 濾袋長度(m) | 過濾風速(m/min) | 處理風量(m3/h) | 除塵效率（%） | 設備阻力（Kpa) | 重量 (噸) |
| 1 | LFVB-N-1/50 | 52 | 30 | 2.2 |
1-2 |
3000-6000 | >99.5 | 0.8-1.6 | 3.06 |
| 2 | LFVB-N-12/70 | 73 | 66 | 1.4 | 4200-8400 | 3.66 | |||
| 3 | LFVB-N-12/90 | 93 | 66 | 1.8 | 5400-10800 | 4.32 | |||
| 4 | LFVB-N-12/120 | 124 | 66 | 2.4 | 7200-14400 | 5.13 | |||
| 5 | LFVB-N-12/140 | 145 | 66 | 2.8 | 8400-16800 | 5.88 | |||
| 6 | LFVB-N-13/160 | 161 | 128 | 1.6 | 9600-19200 | 6.7 | |||
| 7 | LFVB-N-13/180 | 181 | 128 | 1.8 | 10800-21600 | 6.85 | |||
| 8 | LFVB-N-13/220 | 221 | 128 | 2.2 | 13200-26400 | 7.26 | |||
| 9 | LFVB-N-13/260 | 261 | 128 | 2.6 | 15600-31200 | 8.19 | |||
| 10 | LFVB-N-14/300 | 297 | 210 | 1.8 | 18000-39000 | 9.27 | |||
| 11 | LFVB-N-14/380 | 396 | 210 | 2.4 | 22800-45600 | 11.06 | |||
| 12 | LFVB-N-14/460 | 462 | 210 | 2.8 | 27600-55200 | 12.9 |
| 序號 | 型 號 規 格 | 實際過濾面積(m2) | 濾袋數量(個) | 濾袋長度 (m) | 過濾風速(m/min) | 處理風量(m3/h) | 除塵效率（%） | 設備阻力 (Kpa) |
重量 （噸） |
| 1 | LFVB-Z-5/1000 | 1037 | 300 | 4.4 | 0.5-1 | 30000-60000 | ＞99.5 | 0.8-1.6 | 32.67 |
| 2 | LFVB-Z-5/1200 | 1225 | 300 | 5.2 | 36000-72000 | 37.2 | |||
| 3 | LFVB-Z-5/1400 | 1414 | 300 | 6.0 | 42000-84000 | 44.17 | |||
| 4 | LFVB-Z-6/1600 | 1626 | 414 | 5.0 | 48000-96000 | 48.16 | |||
| 5 | LFVB-Z-6/1800 | 1821 | 414 | 5.6 | 54000-108000 | 51 | |||
| 6 | LFVB-Z-6/2000 | 2016 | 414 | 6.2 | 60000-120000 | 57.5 | |||
| 序號 | 型號規格 | 實際過濾面積m2 | 濾袋數量（個） | 濾袋長度（ m） | 過濾風速 （m/min) |
處理風量(m3/h) | 除塵效率（%） | 設備阻力（Kpa) | 重量 （噸） |
| 1 | LFVB-W-1/50 | 52 | 30 | 2.2 | 1-2 | 3000-6000 | ＞99.5 | 0.8-1.6 | 3.5 |
| 2 | LFVB-W-1/70 | 75 | 30 | 3.2 | 4200-8400 | 4.27 | |||
| 3 | LFVB-W-1/90 | 94 | 30 | 4.0 | 5400-10800 | 4.93 | |||
| 4 | LFVB-W-2/120 | 124 | 66 | 2.4 | 7200-14400 | 6.45 | |||
| 5 | LFVB-W-2/140 | 145 | 66 | 2.8 | 8400-16800 | 7.05 | |||
| 6 | LFVB-W-2/160 | 166 | 66 | 3.2 | 9600-19200 | 7.66 | |||
| 7 | LFVB-W-2/180 | 187 | 66 | 3.6 | 10800-21600 | 7.85 | |||
| 8 | LFVB-W-3/220 | 221 | 128 | 2.2 | 13200-26400 | 8.57 | |||
| 9 | LFVB-W-3/260 | 261 | 128 | 2.6 | 15600-31200 | 9.38 | |||
| 10 | LFVB-W-3/300 | 302 | 128 | 3.0 | 18000-36000 | 10.62 | |||
| 11 | LFVB-W-3/380 | 382 | 128 | 3.8 | 22800-45600 | 13.29 | |||
| 12 | LFVB-W-3/460 | 462 | 128 | 4.6 | 27600-55200 | 15.1 | |||
| 13 | LFVB-W-4/530 | 528 | 210 | 3.2 | 31800-63600 | 18.77 | |||
| 14 | LFVB-W-4/660 | 660 | 210 | 4.0 | 39600-79200 | 20.82 | |||
| 15 | LFVB-W-4/800 | 729 | 210 | 4.8 | 48000-96000 | 24.38 |
